Нагреватели для гальванических производств

Промышленные погружные нагреватели и теплообменники для электролитов и технологических растворов.

Подбор·Поставка·Монтаж·Сервис·Гарантия

14+

моделей
в каталоге

6

материалов
исполнения

36кВт

максимальная
мощность

260°C

рабочая
температура

СОДЕРЖАНИЕ

14 разделов · 15 страниц

Подбор и расчёт мощности02
Совместимость с растворами А–М03
Совместимость с растворами Н–Я04
Коррозионная стойкость Ti05
Прямые одинарные (Ti / SS)06
Трёхтрубные (Ti / SS)07

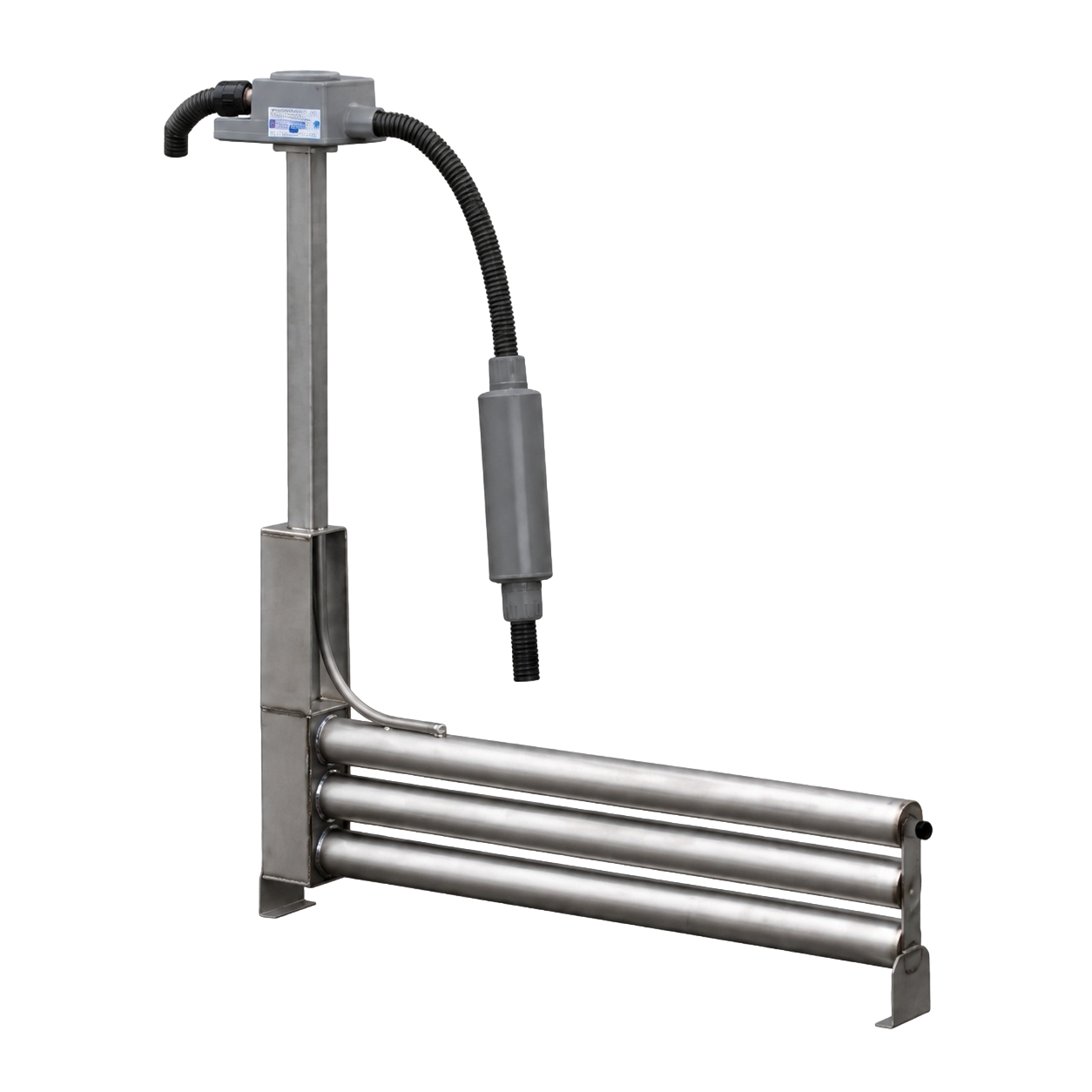

Г-образные L-type08
Кварцевые нагреватели09

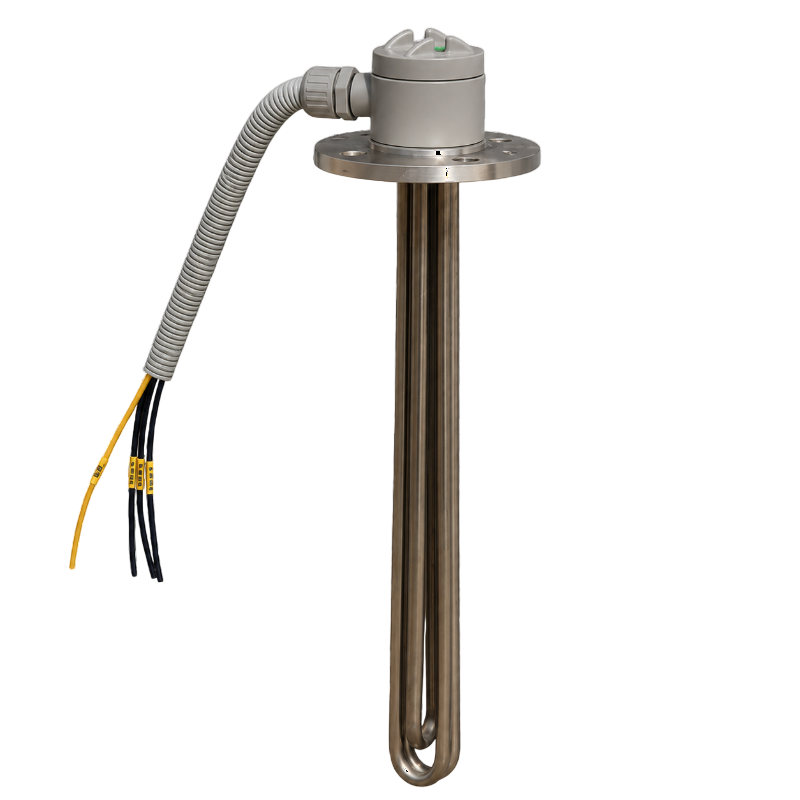

Нерж. 3-фазные многотрубные10

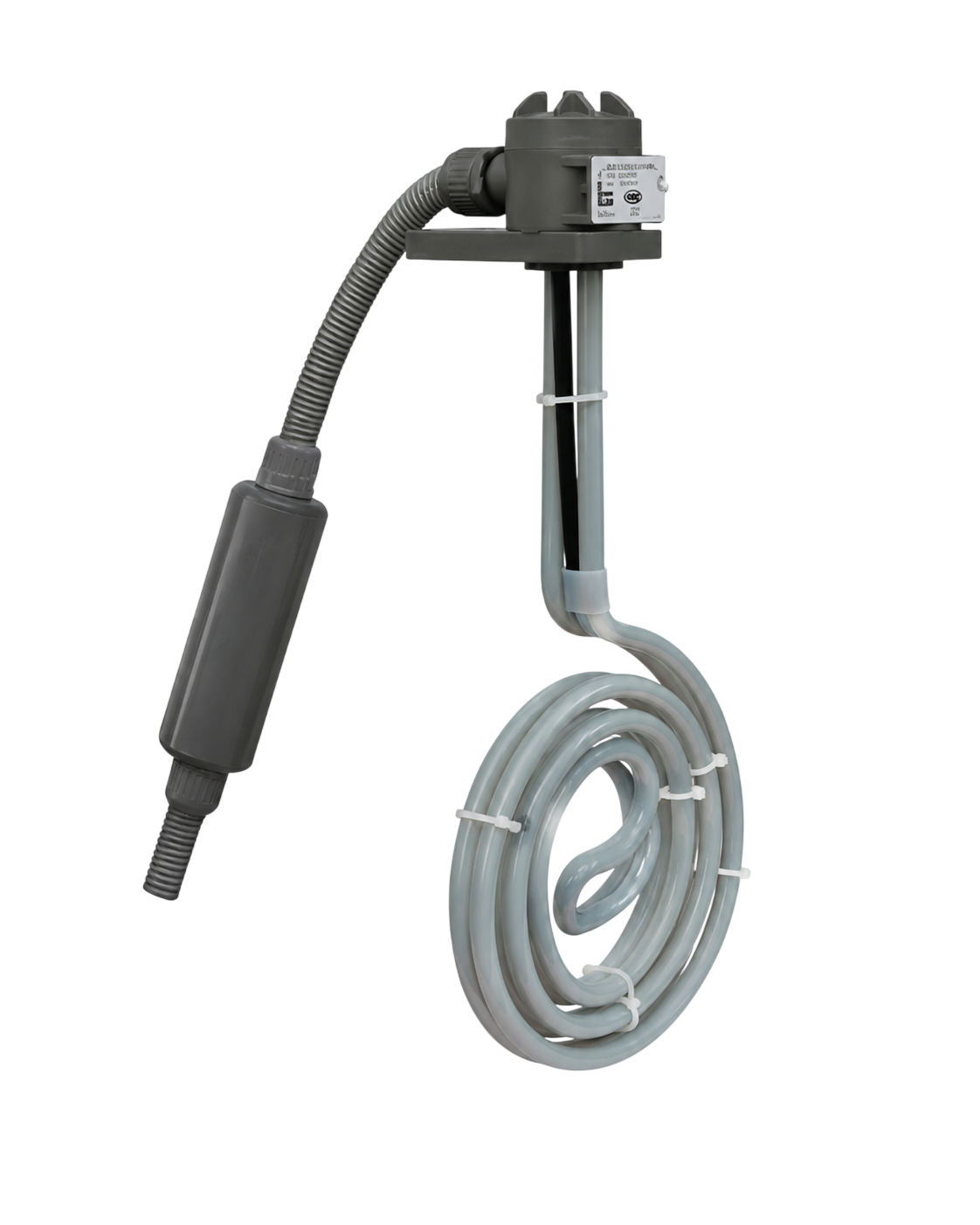

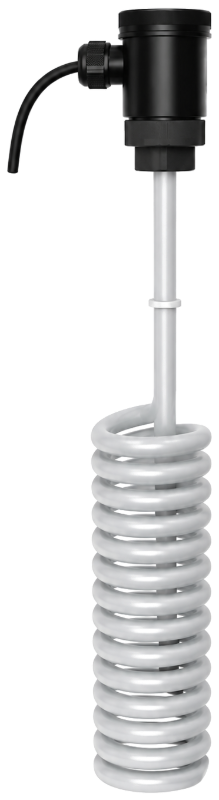

PTFE — одинарный и Г-обр.11
PTFE — трёхсекционный12

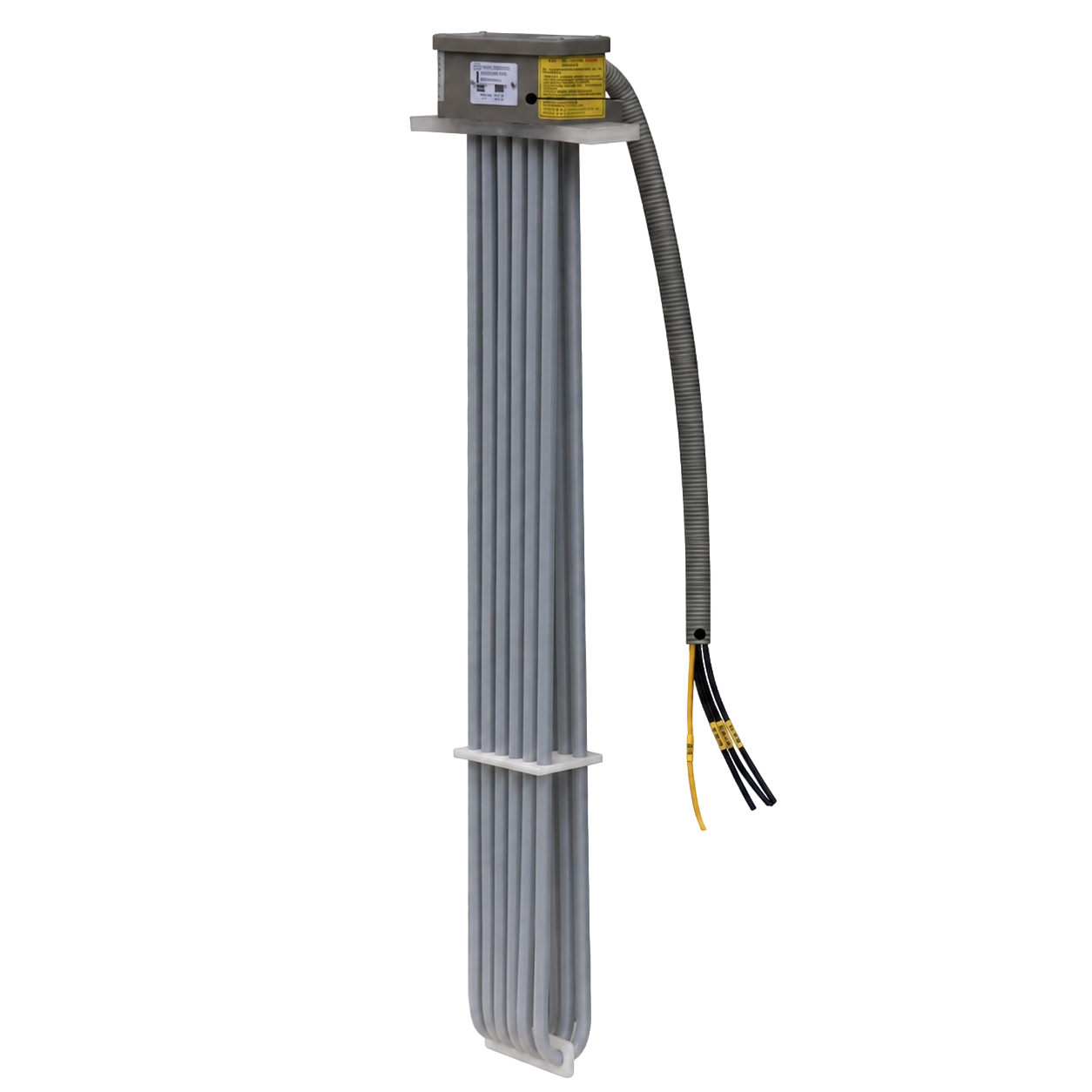

PTFE — 3 / 6 / 9 трубок13
Типовые неисправности14
Контакты и заказ15

iСистема обозначений и подбор нагревателя

Раздел 02 · Введение

Как пользоваться каталогом и рассчитать мощность нагрева

Каталог содержит полные технические данные для самостоятельного подбора нагревателя или теплообменника под ваш техпроцесс. Используйте таблицу совместимости (стр. 03–04), затем перейдите к разделу с размерами и моделями.

Обозначения материалов в коде модели

P Фторопласт (PTFE)

T Титан TA2 / ВТ1-0

S Сталь углеродистая

4 Нерж. сталь AISI 304

6 Нерж. сталь AISI 316

Q Кварцевое стекло

∗ Низкомощный тип (low power)

P·Q·T Совместимы несколько матераилов

ФОРМУЛА 1 · КОЛИЧЕСТВО ТЕПЛА

Q = V · ρ · C · (t₂ − t₁) · B / T

Q — Количество тепла, кДж/ч

V — Объём раствора, л

ρ — Плотность раствора, кг/л

C — Уд. теплоёмкость, кДж/(кг·°C)

t₁/t₂ — Начальная/рабочая темп., °C

T — Время нагрева, ч

B — Коэф. теплопотерь ≈ 1,05–1,1

Формула 2 · Электрическая мощность

N = Q / 3600 [кВт]

Тип / среда	Вт/см²	Вт/дюйм²
Стандартная мощность	5,4	35
Низкая мощн. — вязкие, загрязнённые среды	2,7	18
PTFE нагреватели	1,5	10
Кварцевые нагреватели	4,5	29

Стандартные напряжения питания

120 В · 1Ф 240 В · 1Ф 480 В · 1Ф 380 В · 3Ф

Стандартные напряжения для металлических нагревателей. Тип термозащиты («∗∗») уточняется при заказе.

⚠ Требования безопасности при монтаже

Нагревательная часть (ниже красной линии) должна быть полностью погружена в раствор.
Обязательно установить защиту от перегрева и датчик уровня жидкости.
Соблюдать расстояние между нагревателями — не допускать касания нагревателей друг с другом и с ванной.
Количество нагревателей в ванне — кратно 3 (трёхфазный баланс токов).
Перед установкой проверить сопротивление изоляции, R и U нагревателя.
Запрещено нагревать легковоспламеняющиеся жидкости.
PTFE-нагреватель запрещено эксплуатировать в средах с сильным шламообразованием и с KMnO₄.

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

2

📋Таблица выбора нагревателя — совместимость с растворами (А–М)

Раздел 03

Подбор по электролиту — часть I

P = PTFE T = Титан S = Сталь 4 = AISI 304 6 = AISI 316 Q = Кварц ∗ = низкомощный

Раствор / Электролит	Тип
Ацетилен (Actine)	P
Ацетат свинца	4
Алюминиевое осветление (Aluminum Bright Dip)	P · Q
Очистители алюминия	4∗
Хлорид алюминия	P · Q
Сульфат алюминия	4
Аммиак	4
Персульфат аммония	P · Q
Бифторид аммония	P
Хлорид аммония	T
Нитрат аммония	6
Анодирование	P · Q
Соли для чернения ARP28/80	P · Q
Мышьяк	4
Хлорид бария	Q · T
Бензойная кислота	T
Чёрный никель	P · Q
Высокотемп. оксидирование	4∗
Низкотемп. оксидирование	T
Бондеризация	6∗
Борная кислота	T
Цианид меди (strike)	4
Меднение кислое	P · Q
Меднение кислое (блестящее)	P · Q
Цианид меди	4
Фторборат меди	P
Пирофосфат меди	4
Сульфат меди	P · Q
Цианиды (общий)	4
Деионизированная вода	6
Декапирование (травление)	Q
Декапирование бесхроматное	6
Хроматирование (плёнка)	S
Диэтиленгликоль	4
Красящий раствор	4
Ebonal C (чернение стали)	T
Хим. меднение	P
Хим. никелирование	P∗ · T∗
Хим. оловянирование (кислое)	P · Q
Хим. оловянирование (щелочное)	6
Электролитическое обезжиривание	4
Электрополировка	P · Q
Enthone 80 (кислый)	P
Этиленгликоль	S∗

Раствор / Электролит	Тип
Нитрат железа	4
Сульфат железа	4
Феррицианид аммония	6
Хлорид железа	P · Q · T
Фторборат железа	P
Фосфат железа	6∗
Фторборат (общий)	P
Серый никель	P · Q · T
Горячее хроматир. дихроматом	6
Перекись водорода	P∗ · Q∗
Соляная кислота (HCl)	P · Q
Плавиковая кислота	P
Индий	P · Q
Иридит 4-75 / 4-73 / 14 / 14-9	6
Иридит 1 / 2 / 3 / 4-C / 7 / 815	P · Q
Хром (без фторидов)	P · Q · T
Хром (фторидный)	P
Хроматирование прозрачное	P · Q
Хроматирование жёлтое	P · Q
Хромовая анодировка	P · Q
Кобальт-никелевое покрытие	P · Q · T
Кобальтирование	4
Золото (щелочное иммерс.)	4
Золото кислое	P · Q · T
Цианид золота	4
Насыщенный раствор извести	6∗
Льняное масло	4
Гидроксид магния	4∗
Нитрат магния	P · Q
Фосфат магния	6∗
Соляная кислота (Muriatic)	P · Q
Mcderrnid 629	P
Хлорид ртути	T
Меднение глубоких отверстий (PCB)	P · Q
Морская вода	T
Карбонат натрия	T
Хлорат натрия	T
Хлорид натрия	T
Цианид натрия	4
Дихромат натрия (гор. хроматир.)	6
Гидроксид натрия (каустик)	S
Гипохлорит натрия	P
Персульфат натрия	P · Q
Бисульфат натрия	P · Q

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

3

📋Таблица выбора нагревателя — совместимость с растворами (Н–Я)

Раздел 04

Подбор по электролиту — часть II

продолжение

Раствор / Электролит	Тип
Никель (раствор Ваттса)	P · Q · T
Никель сульфаматный	P · Q · T
Никель-удар Вуда	P · Q · T
Ацетат никеля (уплотнение)	6
Хлорид никеля	T
Азотная кислота	P · Q
Царская водка	P · Q
Масло (Oil)	S∗
Олеиновая кислота	P · Q
Очиститель краски (щелочной)	4∗
Оловянирование кислое	P · Q
Оловянирование кислое фторборатное	P
Оловянирование щелочное	4
Перхлорэтилен	6∗
Фосфорная кислота (без фторидов)	P∗ · Q∗
Фосфатный очиститель	4∗
Фосфатирование	6∗
Сульфат калия кислый	P · Q
Цианид калия	4
Гидроксид калия	4
Хлорид калия	P · Q
Родий	P · Q
Цианид соли Рошеля	4
Рутений	P · Q
Бромид серебра	6
Цианид серебра	4
Серебрение (блестящее)	4
Нитрат серебра	6
Станнат натрия	S
Стеариновая кислота	Q

Раствор / Электролит	Тип
Серная кислота	P · Q
Сульфаминовая кислота	P · Q
Танниновая кислота	T
Трихлорэтилен	6∗
Оксидирование (Trioxide pickle)	P · Q
Turco 4184 / 4338	6∗
Унихром	P · Q
Вода (деминерализованная)	6 · Q
Цинкование кислое	P · T
Хлорид цинка-аммония	Q · T
Цианид цинка	4
Фосфат цинка	6∗
Цинкатная обработка	4

Где применять каждый материал

P · PTFE — фторопласт

Сильные кислоты, фториды, царская водка
Хром, плавиковая кислота, цианиды кислые
Гипохлорит натрия, персульфаты
Запрещено: KMnO₄, среды со шламом

T · Титан TA2 / ВТ1-0

Хлориды (Na, NH₄, Ba, Hg, Ni…)
Никель Ваттса, сульфаматный никель
Морская вода, бензойная, борная к-ты
Не подходит: HCl ≥ 5%, плавиковая к-та

4 / 6 — нержавейка AISI 304 / 316

Щёлочи: NaOH, KOH, ванны обезжиривания
Цианидные ванны (Cu, Au, Ag, Zn)
Сульфаты, нитраты, фосфаты
AISI 316 — для деионизированной воды

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

4

TiКоррозионная стойкость промышленно чистого титана

Раздел 05

Стойкость Ti TA2 / ВТ1-0 в агрессивных средах

мм/год · оценка

Отлично Хорошо Неуд. Плохо · устойчивость к коррозии при комн. / при кипении

В неорганических кислотах

Среда	C, %	Темп.	Оценка
HCl	1	20 / кип.	Отл./Хор.
HCl	5	20 / кип.	Отл./Неуд.
HCl	10	20 / кип.	Хор./Неуд.
HCl	20	20 °C	Плохо
HCl	35	20 °C	Плохо
H₂SO₄	5	20 / кип.	Отл./Неуд.
H₂SO₄	10	20 °C	Хор.
H₂SO₄	40	20 °C	Плохо
H₂SO₄	60	20 °C	Хор.
H₂SO₄	80	20 °C	Плохо
HNO₃	37	20 / кип.	Отл.
HNO₃	64	20 / кип.	Отл.
HNO₃	95	20 / кип.	Отл./Неуд.
H₃PO₄	10	20 / кип.	Отл./Неуд.
H₃PO₄	30	20 / кип.	Отл./Неуд.
H₃PO₄	50	20 °C	Отл.
H₂CrO₄	20	20 / кип.	Отл.
HNO₃+H₂SO₄ 7:3	—	20 °C	Отл.

В органических растворителях

Среда	Темп.	Оценка
Бензол	80 °C	Отл.
CCl₄	кип.	Отл.
Тетрахлорэтилен	кип.	Отл.
Трихлорэтилен 99%	кип.	Отл.
Трихлорметан	кип.	Отл.
Формальдегид	кип.	Отл.

В органических кислотах

Среда	C, %	Темп.	Оценка
Уксусная	100	20 / кип.	Отл.
Муравьиная	10	20 °C	Хор.
Муравьиная	25	100 °C	Неуд.
Муравьиная	50	20 °C	Отл.
Муравьиная	50	100 °C	Плохо
Щавелевая	5	20 / кип.	Отл./Неуд.
Щавелевая	10	20 °C	Отл.
Молочная	10	20 / кип.	Отл.
Молочная	25	кип.	Отл.
Дубильная (Denim)	25	20 / кип.	Отл.
Лимонная	50	20 / кип.	Отл.
Стеариновая	100	20 / кип.	Отл.

В щелочных растворах

Среда	C, %	Темп.	Оценка
NaOH	10	кип.	Отл.
NaOH	20	20 / кип.	Отл.
NaOH	50	20 / кип.	Отл.
NaOH	73	кип.	Отл.
KOH	10	кип.	Отл.
KOH	25	кип.	Хор.
KOH	30	30 / кип.	Отл./Неуд.

В солевых растворах (хлориды)

Среда	C, %	Темп.	Оценка
Хлорид железа(III)	40	20 / 95 °C	Отл.
Хлорид железа(II)	30	20 / кип.	Отл.
Хлорид свинца	10	20 / кип.	Отл.
Хлорид меди	50	20 / кип.	Отл.
Хлорид аммония	10	20 / кип.	Отл.
Хлорид кальция / магния	10	20 / кип.	Отл.
Хлорид никеля	5–10	20 / кип.	Отл.
Хлорид бария	20	20 / кип.	Отл.
Хлорид цинка	нас.	20 / кип.	Отл.
Сульфат меди / Нитрат цинка	10–30	20 / кип.	Отл.

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

5

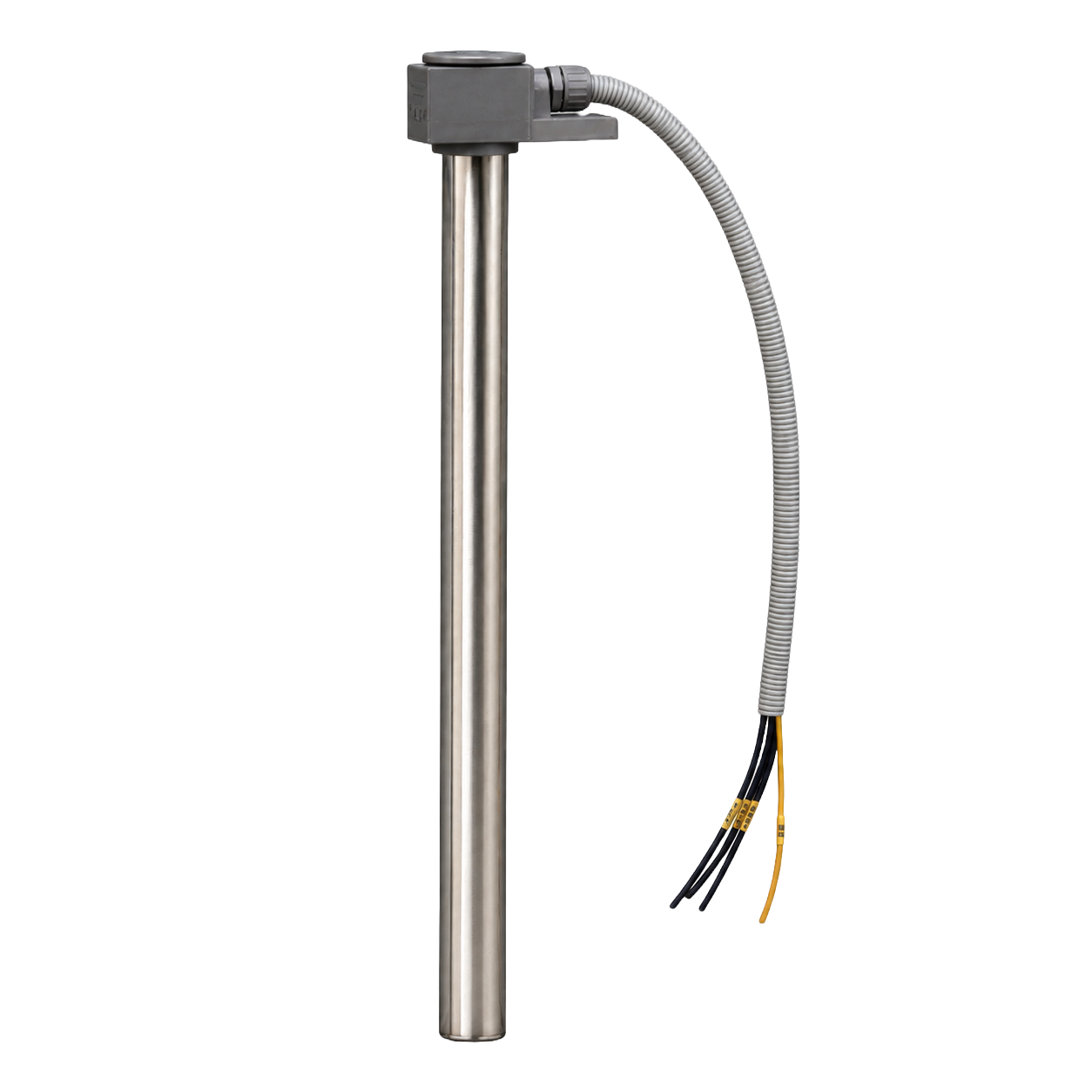

1Металлические нагреватели — прямые одинарные (single)

Раздел 06 · Ti / SS

Одинарный прямой нагреватель ∅11–50 мм

AISI 304 / 316 / Ti
1Ф / 3Ф · 1–12 кВт

Технические характеристики

Мощность: 1 000 – 12 000 Вт
Напряжение: 120 / 240 / 480 В
Поверхн. нагрузка: 5,4 Вт/см² (станд.) · 2,7 Вт/см² (LP)
Материалы: AISI 304, AISI 316, Ti TA2/ВТ1-0
Диаметры трубки: ∅11, 25, 32, 38, 45, 50 мм
Макс. температура: 120 °C
Трёхфазный вариант: добавить «-3» к коду модели

Конструкция

Клеммный короб с гермовводом
Холодная зона между коробом и нагрев. частью
Горячая зона погружается полностью
Маркировка уровня жидкости

Стандартный одинарный нагреватель · 5,4 Вт/см²

Мощн., Вт	Напряж., В	Нагрев. часть, мм	Общая дл., мм	AISI 304	AISI 316	Титан	Вес, кг
1 000	120 / 240	155	280	F1111-∗∗	S1111-∗∗	T1111-∗∗	3,5
2 000	120 / 240 / 480	255	430	F2117-∗∗	S2117-∗∗	T2117-∗∗	4,5
3 000	240 / 480	405	585	F3223-∗∗	S3223-∗∗	T3223-∗∗	5,0
4 000	240 / 480	510	735	F4229-∗∗	S4229-∗∗	T4229-∗∗	6,0
5 000	240 / 480	635	890	F5235-∗∗	S5235-∗∗	T5235-∗∗	8,0
6 000	240 / 480	760	1 015	F6240-∗∗	S6240-∗∗	T6240-∗∗	8,0
8 000	240 / 480	940	1 195	F8247-∗∗	S8247-∗∗	T8247-∗∗	10,5
9 000	240 / 480	1 120	1 370	F9454-∗∗	S9454-∗∗	T9454-∗∗	11,0
10 000	240 / 480	1 245	1 500	F10259-∗∗	S10259-∗∗	T10259-∗∗	11,5
12 000	240 / 480	1 475	1 730	F12268-∗∗	S12268-∗∗	T12268-∗∗	13,0
★ Для трёхфазного исполнения добавить «-3» перед кодом термозащиты. Коды напряжения уточняйте при заказе (∗∗).

Низкомощный одинарный нагреватель · 2,7 Вт/см² (для вязких сред и осадков)

Мощн., Вт	Напряж., В	Нагрев. часть, мм	Общая дл., мм	AISI 304	AISI 316	Титан	Вес, кг
500	120 / 240	155	280	DF.5111-∗∗	DS.5111-∗∗	DT.5211-∗∗	3,5
1 000	240 / 480	255	430	DF1217-∗∗	DS1217-∗∗	DT1417-∗∗	4,5
1 500	240 / 480	405	585	DF1.5423-∗∗	DS1.5423-∗∗	DT1.5423-∗∗	5,0
2 000	240 / 480	510	735	DF2229-∗∗	DS2229-∗∗	DT2229-∗∗	6,0
2 500	240 / 480	635	890	DF2.5235-∗∗	DS2.5235-∗∗	DT2.5235-∗∗	7,0
3 000	240 / 480	760	1 015	DF3240-∗∗	DS3240-∗∗	DT3440-∗∗	8,0
4 000	240 / 480	940	1 195	DF4247-∗∗	DS4247-∗∗	DT4447-∗∗	10,5
4 500	240 / 480	1 120	1 370	DF4.5254-∗∗	DS4.5454-∗∗	DT4.5454-∗∗	11,0
5 000	240 / 480	1 245	1 500	DF5459-∗∗	DS5459-∗∗	DT5459-∗∗	11,5
6 000	240 / 480	1 475	1 730	DF6268-∗∗	DS6268-∗∗	DT6268-∗∗	13,0
★ Низкомощный тип рекомендован для вязких сред и растворов с осадком. Для трёхфазного — «-3».

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

6

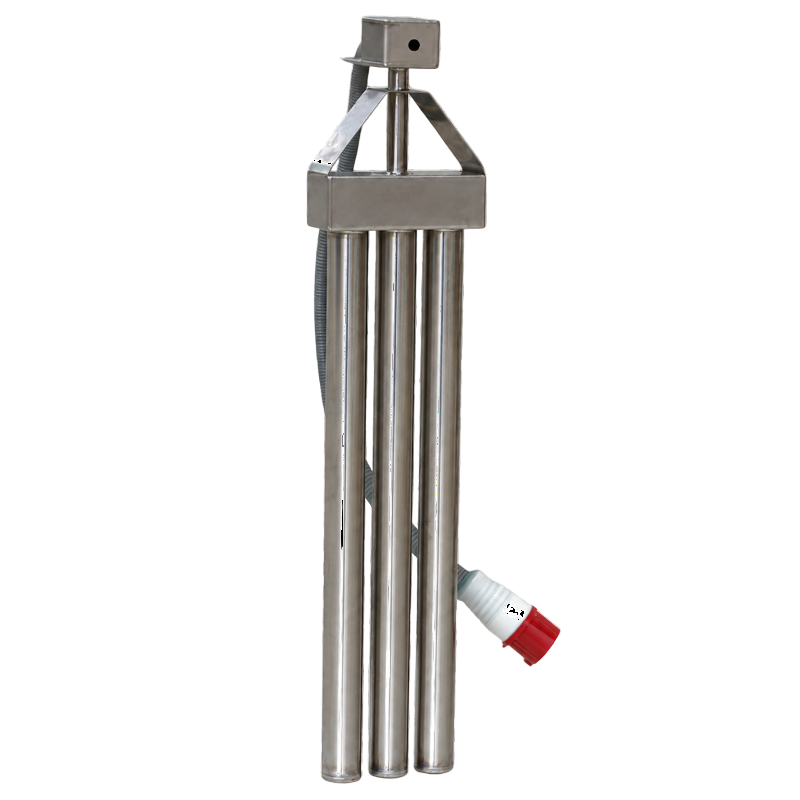

2Металлические нагреватели — трёхтрубные (triple-tube)

Раздел 07 · Ti / SS · 3Ф

Трёхтрубный нагреватель — 3 независимых ТЭН

3 000 – 36 000 Вт
380 В · 3Ф станд.

Особенности конструкции

Конфигурация: 3 независимых ТЭН в общем коробе
Стандартное питание: трёхфазное, 380 В
Однофазный вариант: добавить «-1» к коду модели
Поверхн. нагрузка: 5,4 Вт/см² · 2,7 Вт/см² (LP)
Диапазон мощности: 3 000 – 36 000 Вт
Преимущество: повреждённый ТЭН можно отключить отдельно

Применение

Большие промышленные ванны > 1000 л
Балансировка нагрузки по фазам
Горизонтальная установка (LP) — PCB-линии
Резервирование: при выходе ТЭН — работа на 2/3

Стандартный трёхтрубный · 5,4 Вт/см²

Мощн., Вт	Напряж., В	Нагрев. часть, мм	Общая дл., мм	AISI 304	AISI 316	Титан	Вес, кг
3 000	240 / 480	155	280	3F3211-∗∗	3S3211-∗∗	3T3211-∗∗	9,5
6 000	240 / 480	255	430	3F6217-∗∗	3S6217-∗∗	3T6217-∗∗	14,0
9 000	240 / 480	405	585	3F9223-∗∗	3S9223-∗∗	3T9223-∗∗	15,0
12 000	240 / 480	510	735	3F12229-∗∗	3S12229-∗∗	3T12229-∗∗	18,0
15 000	240 / 480	635	890	3F15235-∗∗	3S15235-∗∗	3T15235-∗∗	20,5
18 000	240 / 480	760	1 015	3F18236-∗∗	3S18236-∗∗	3T18236-∗∗	23,0
24 000	240 / 480	940	1 195	3F24244-∗∗	3S24244-∗∗	3T24244-∗∗	28,5
27 000	240 / 480	1 245	1 500	3F27254-∗∗	3S27254-∗∗	3T27254-∗∗	31,0
30 000	240 / 480	1 370	1 500	3F30259-∗∗	3S30259-∗∗	3T30259-∗∗	34,0
36 000	240 / 480	1 475	1 730	3F36264-∗∗	3S36264-∗∗	3T36264-∗∗	38,0
★ Стандартное 3Ф питание. Для 1Ф — добавить «-1». Каждый ТЭН независим; повреждённый можно отключить отдельно.

Низкомощный трёхтрубный · 2,7 Вт/см² (для PCB-линий и осадков)

Мощн., Вт	Напряж., В	Нагрев. часть, мм	Общая дл., мм	AISI 304	AISI 316	Титан	Вес, кг
1 500	120 / 240 / 480	155	280	D3F1.5111-∗∗	D3S1.5111-∗∗	D3T1.5111-∗∗	9,5
3 000	240 / 480	255	430	D3F3217-∗∗	D3S3217-∗∗	D3T3217-∗∗	15,0
4 500	240 / 480	405	585	D3F4.5223-∗∗	D3S4.5223-∗∗	D3T4.5223-∗∗	15,0
6 000	240 / 480	510	735	D3F6229-∗∗	D3S6229-∗∗	D3T6429-∗∗	18,0
7 500	240 / 480	635	890	D3F7.5235-∗∗	D3S7.5235-∗∗	D3T7.5235-∗∗	20,5
9 000	240 / 480	760	1 015	D3F9240-∗∗	D3S9240-∗∗	D3T9440-∗∗	23,0
12 000	240 / 480	940	1 195	D3F12247-∗∗	D3S12247-∗∗	D3T12447-∗∗	28,5
13 500	240 / 480	1 120	1 370	D3F13.5254-∗∗	D3S13.5254-∗∗	D3T13.5254-∗∗	31,0
15 000	240 / 480	1 245	1 500	D3F15259-∗∗	D3S15259-∗∗	D3T15459-∗∗	34,0
18 000	240 / 480	1 475	1 730	D3F18268-∗∗	D3S18268-∗∗	D3T18468-∗∗	38,0
★ Низкомощный тип (2,7 Вт/см²) — для растворов с осадком и горизонтальной установки на PCB-оборудовании.

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

7

3Металлические нагреватели — Г-образные (L-type)

Раздел 08 · over-the-side

Г-образный нагреватель — погружение через край ванны

single + triple
AISI 316 / Ti

Особенности Г-образного типа

Назначение: погружение через край ванны (без сверлений в стенке)
Вертикальная длина R: ≥ глубины ванны, указывается в мм
Поверхн. нагрузка: 5,4 Вт/см² (станд.) · 2,7 Вт/см² (LP)
Пример обозначения: LS2217-R610-PL1
Питание: 1Ф (single) · 3Ф (triple — стандарт)

Одинарный Г-образный · AISI 316 / Титан · 5,4 Вт/см²

Мощн., Вт	Напряж., В	Нагрев. часть, мм	Верт. R (Std), мм	Общ. дл., мм	AISI 316	Титан	Вес, кг
1 000	120 / 240	280	380	485	LS1113-R-∗∗	LT1113-R-∗∗	4,5
2 000	120 / 240 / 480	430	485	530	LS2117-R-∗∗	LT2117-R-∗∗	5,0
3 000	240 / 480	560	660	580	LS3222-R-∗∗	LT3222-R-∗∗	12,0
4 000	240 / 480	790	940	790	LS4226-R-∗∗	LT4426-R-∗∗	13,0
5 000	240 / 480	790	1 270	790	LS5231-R-∗∗	LT5231-R-∗∗	16,5
6 000	240 / 480	915	1 270	965	LS6236-R-∗∗	LT6236-R-∗∗	18,0
8 000	240 / 480	1 120	1 270	1 270	LS8244-R-∗∗	LT8244-R-∗∗	18,0
9 000	240 / 480	1 270	1 270	1 270	LS9250-R-∗∗	LT9250-R-∗∗	22,0
10 000	240 / 480	1 270	1 270	1 270	LS10255-R-∗∗	LT10255-R-∗∗	22,0
12 000	240 / 480	1 625	1 270	1 625	LS12264-R-∗∗	LT12264-R-∗∗	25,0
★ Указать вертикальную длину «R» в мм при заказе. Пример: LS2217-R610-PL1

Г-образный трёхтрубный · 5,4 Вт/см² · 3Ф стандарт

Мощн., Вт	Напряж., В	Нагрев. часть, мм	Верт. R (Std), мм	Общ. дл., мм	AISI 304	AISI 316	Титан	Вес, кг
3 000	240 / 480	380	485	635	3LF3213-R	3LS3213-R	3LT3213-R	14,0
6 000	240 / 480	430	485	635	3LF6217-R	3LS6217-R	3LT6417-R	15,0
9 000	240 / 480	560	560	660	3LF9222-R	3LS9222-R	3LT9422-R	16,5
12 000	240 / 480	790	940	790	3LF12226-R	3LS12226-R	3LT12226-R	18,0
15 000	240 / 480	790	1 270	790	3LF15231-R	3LS15231-R	3LT15231-R	19,0
18 000	240 / 480	915	1 270	965	3LF18236-R	3LS18236-R	3LT18436-R	20,5
24 000	240 / 480	1 120	1 270	1 270	3LF24244-R	3LS24244-R	3LT24244-R	24,5
27 000	240 / 480	1 270	1 270	1 270	3LF27250-R	3LS27250-R	3LT27250-R	27,5
36 000	240 / 480	1 625	1 270	1 625	3LF36264-R	3LS36264-R	3LT36264-R	34,0
★ Трёхтрубный — станд. 3Ф питание. Верт. длина R ≥ глубины ванны. Пример: 3LS6217-R990-PL

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

8

4Кварцевые нагреватели

Раздел 09 · кислые среды

Кварцевые нагреватели для кислотных растворов

∅35 / 38 / 45 / 50 мм
4,5 – 6,4 Вт/см²

Назначение и материалы

Для нагрева кислотных растворов кроме HF и щелочей. Низкая поверхностная нагрузка, химически инертное кварцевое стекло.

Диаметры: ∅35, ∅38, ∅45, ∅50 мм
Пов. нагрузка: 4,5 Вт/см² (малый), 6,4 Вт/см² (большой)
Питание: 120 / 240 / 480 В · 1Ф станд.
Трёхфазное: добавить «-3» к коду

⚠ Условия эксплуатации

При использовании хромовой кислоты или температуре ≥ 180 °C защитный кожух PTFE обязателен.
Не применять в плавиковой кислоте (HF) и крепких щелочах.
Беречь от ударов и резких перепадов температуры.
Перед включением — полное погружение нагревательной зоны.

Малый кварцевый ∅35 / ∅38 мм · 4,5 Вт/см²

Мощн., Вт	Напряж., В	Дл. нагрев. зоны, мм	Модель	Вес, кг
500	120 / 240	155	QM.5110-∗∗ / QM.5210-∗∗	4,0
1 000	120 / 240	180	QM1111-∗∗ / QM2111-∗∗	4,5
1 000	240 / 480	180	QM1117-∗∗ / QM1217-∗∗	5,0
★ Для трёхфазного питания добавить «-3» к модели термозащиты.

Одинарный кварцевый ∅45 / ∅50 мм · 6,4 Вт/см²

Мощн., Вт	Напряж., В	Дл. нагрев., мм	Общ. дл., мм	Модель	Вес, кг
500	120 / 240	155	255	QM.5110-∗∗	4,0
1 000	120 – 480	180	280	QM1111-∗∗	4,5
2 000	240 / 480	305	430 / 585	QM2217-∗∗	5,0
3 000	240 / 480	480 / 460	585 / 735	QM3223-∗∗	6,5
3 500	240 / 480	535	735 / 890	QM3.5229-∗∗	8,0
4 000	240 / 480	710	890 / 1 040	QM4235-∗∗	9,0
5 000	240 / 480	840	1 040 / 1 195	QM5241-∗∗	10,5
6 000	240 / 480	990	1 195 / 1 320	QM6247-∗∗	12,0
8 000	240 / 480	1 245	1 500	QM8259-∗∗	14,0
10 000	240 / 480	1 575 / 1 900	1 900	QM10271-∗∗	15,5
★ При использовании хромовой кислоты или T ≥ 180 °C — защитный кожух PTFE обязателен.

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

9

⚡Нержавеющие 3-фазные ТЭН — многотрубные исполнения

Раздел 10 · 3 / 6 / 9 трубок

Многотрубные ТЭН AISI для щелочных и нейтральных сред

6,2 Вт/см²
3Ф станд. · 1Ф — «-1»

Погружные нагреватели для щелочных и нейтральных сред с повышенной нагрузкой. Поверхностная нагрузка 6,2 Вт/см². Для однофазного питания — добавить «-1» к коду модели.

3-трубный (3-фаза, 3 провода)

Мощн., Вт	Напряж., В	Нагрев. зона, мм	Общ. дл., мм	Модель	Вес, кг
3 000	240 / 480	255	430	3HS3217-∗∗	7,5
4 500	240 / 480	405	585	3HS4.5223-∗∗	9,5
7 500	240 / 480	510	735	3HS7.5229-∗∗	12,0
10 500	240 / 480	635	865	3HS10.5235-∗∗	14,0

6-трубный (3-фаза, 6 проводов)

Мощн., Вт	Напряж., В	Нагрев. зона, мм	Общ. дл., мм	Модель	Вес, кг
6 000	240 / 480	255	430	6HS6217-∗∗	5,5
9 000	240 / 480	405	585	6HS9223-∗∗	13,0
15 000	240 / 480	510	735	6HS15229-∗∗	16,0
21 000	240 / 480	635	865	6HS21234-∗∗	18,5

9-трубный (3-фаза, 9 проводов)

Мощн., Вт	Напряж., В	Нагрев. зона, мм	Общ. дл., мм	Модель	Вес, кг
9 000	240 / 480	255	430	9HS9217-∗∗	11,0
13 500	240 / 480	405	585	9HS13.5223-∗∗	18,0
22 500	240 / 480	510	735	9HS22.5229-∗∗	22,0
31 500	240 / 480	635	865	9HS31.5234-∗∗	26,5
★ Для однофазного питания добавить «-1» к коду модели термозащиты.

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

10

5Фторопластовые (PTFE) нагреватели — одинарный и Г-образный

Раздел 11 · PTFE / FEP / PFA

PTFE спиральные — для агрессивных и кислотных сред

1,5 Вт/см²
до 105 °C (PTFE)

Параметры PTFE нагревателей

Оболочка: PTFE (Ф4Д) / FEP / PFA
Нагрев. элемент: AISI 316L или Титан Ti1/Ti2
Пов. нагрузка: 1,5 Вт/см²
Макс. T° (PTFE): ≤ 105 °C
Макс. T° (Ti / SS): ≤ 120 °C
Мин. радиус изгиба: ≥ 150 мм
Диапазон по PTFE: −180 … +260 °C
Питание (станд.): однофазное

Одинарный спиральный PTFE · 1,5 Вт/см²

Мощн., Вт	Напряж., В	Нагрев. зона, мм	Общ. дл., мм	Макс. хол. зона, мм	Модель	Вес, кг
500	120 / 240	125	280	1 040	HX.5111-∗∗	2,5
1 000	120 / 240	180	280	1 040	HX1111-∗∗	3,5
2 000	120 / 240 / 480	305	430	1 015	HX2117-∗∗	4,0
3 000	240 / 480	405	585	1 015	HX3223-∗∗	6,0
4 000	240 / 480	510	585	1 015	HX4229-∗∗	7,0
5 000	240 / 480	635	890	915	HX5235-∗∗	8,0
6 000	240 / 480	735	1 015	760	HX6240-∗∗	10,0
8 000	240 / 480	940	1 195	810	HX8247-∗∗	12,0
9 000	240 / 480	1 120	1 375	890	HX9254-∗∗	13,0
★ Только однофазное питание. Для гибкого удлинителя — уточнять при заказе.

Г-образный спиральный PTFE · 1,5 Вт/см²

Мощн., Вт	Напряж., В	Нагрев. зона, мм	Общ. дл., мм	Верт. R (Std), мм	Модель	Вес, кг
500	120 / 240	155	305	460	HXL.5108-R-∗∗	2,5
1 000	120 / 240	205	305	460 / 1 040	HXL1108-R-∗∗	3,5
2 000	120 / 240 / 480	305	430	460	HXL2112-R-∗∗	4,0
3 000	240 / 480	430	460	1 015	HXL3217-R-∗∗	6,0
4 000	240 / 480	460	460	1 015	HXL4220-R-∗∗	7,0
5 000	240 / 480	610	460	1 015	HXL5224-R-∗∗	8,0
6 000	240 / 480	735	460	760	HXL6329-R-∗∗	10,0
8 000	240 / 480	940	460	760	HXL6437-R-∗∗	12,0
9 000	240 / 480	1 120	460	890	HXL9444-R-∗∗	13,0
★ Указать вертикальную длину R в мм. Пример: HXL2212-R610-PT1

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

11

5Фторопластовый (PTFE) нагреватель — трёхсекционный

Раздел 12 · 3Ф станд.

Трёхсекционный PTFE нагреватель (3 ТЭН)

3Ф станд. · 1,5 кВт – 27 кВт
1,5 Вт/см²

Назначение

Объединение трёх независимых PTFE-секций в общем коробе. Стандарт — трёхфазное питание; для 1Ф — добавить «-1». Применяется в крупных ваннах с агрессивными электролитами (кислоты, хром, цианиды кислые).

Балансировка нагрузки по фазам
Защита нагрев. элементов фторопластом
Холодная зона 635–915 мм
Подключение через гибкий удлинитель — по заказу

📌 Общие правила для PTFE

Не извлекать из жидкости без отключения — выдержать 5 мин охлаждения.
Не нагревать растворы с KMnO₄ и сильным шламообразованием.
Не допускать контакта с острыми предметами и деталями.
При низком уровне жидкости нагреватель будет повреждён.

Трёхсекционный PTFE · 3Ф стандарт · 1,5 Вт/см²

Мощн., Вт	Напряж., В	Ширина, мм	Нагр. зона, мм	Верт. R (Std), мм	Макс. хол. зона, мм	Модель	Вес, кг
1 500	120 / 240 / 480	255	155	280	915	3HXO1.5110-06-11	15
3 000	240 / 480	255	155	280	915	3HXO3210-06-11	20 / 9,5
6 000	240 / 480	305	255	430	890	3HXO6212-10-17	22 / 10
9 000	240 / 480	305	405	585	890	3HXO9212-16-23	36 / 16,5
12 000	240 / 480	305	510	735	890	3HXO12212-20-29	39 / 18
15 000	240 / 480	305	635	890	790	3HXO15212-25-35	42 / 22
18 000	240 / 480	305	760	1 015	635	3HXO18212-29-40	54 / 24,5
24 000	240 / 480	355	940	1 195	710	3HXO24214-36-47	58 / 26,5
27 000	240 / 480	355	1 245	1 500	710	3HXO27214-40-54	64 / 29
★ Стандарт — трёхфазный. Для однофазного — добавить «-1». При необходимости гибкого удлинителя — уточнять при заказе.

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

12

6Многотрубные PTFE нагреватели — 3 / 6 / 9 трубок

Раздел 13 · 3Ф станд.

Прямые погружные PTFE нагреватели — 3, 6 и 9 трубок

1 000 – 18 000 Вт
3Ф станд. · 1Ф — «-1»

3 трубки PTFE (прямые погружные) · 3Ф стандарт

Мощн., Вт	Напряж., В	Нагр. зона, мм	Общ. дл., мм	Модель	Вес, кг
1 000	120 / 240	230	430	3HX1117-∗∗ / 3HX1217-∗∗	4,5
1 500	120 / 240 / 480	380	585	3HX1.5123-∗∗ / 3HX1.5423-∗∗	5,0
2 000	120 / 240 / 480	535	735	3HX2129-∗∗ / 3HX2229-∗∗	5,5
3 000	240 / 480	710	890	3HX3235-∗∗ / 3HX3435-∗∗	6,5
4 000	240 / 480	965	1 195	3HX4247-∗∗ / 3HX4447-∗∗	8,0
5 000	240 / 480	1 245	1 500	3HX5259-∗∗ / 3HX5459-∗∗	9,0
6 000	240 / 480	1 400	1 725	3HX6268-∗∗ / 3HX6468-∗∗	10,5

6 трубок PTFE · 3Ф стандарт

Мощн., Вт	Напряж., В	Нагр. зона, мм	Общ. дл., мм	Модель	Вес, кг
2 000	120 / 240 / 480	230	430	6HX2217-∗∗ / 6HX2417-∗∗	4,5
3 000	120 / 240 / 480	380	585	6HX3223-∗∗ / 6HX3423-∗∗	6,5
4 000	240 / 480	535	735	6HX4229-∗∗ / 6HX4429-∗∗	8,5
6 000	240 / 480	710	890	6HX6235-∗∗ / 6HX6435-∗∗	11,0
8 000	240 / 480	965	1 195	6HX8247-∗∗ / 6HX8447-∗∗	14,0
10 000	240 / 480	1 195	1 500	6HX10259-∗∗ / 6HX10459-∗∗	17,0
12 000	240 / 480	1 400	1 725	6HX12268-∗∗ / 6HX12468-∗∗	20,0

9 трубок PTFE · 3Ф стандарт

Мощн., Вт	Напряж., В	Нагр. зона, мм	Общ. дл., мм	Модель	Вес, кг
3 000	240 / 480	230	430	9HX3217-∗∗ / 9HX3417-∗∗	13,0
4 500	240 / 480	380	585	9HX4.5223-∗∗ / 9HX4.5423-∗∗	15,0
6 000	240 / 480	535	735	9HX6229-∗∗ / 9HX6429-∗∗	18,5
9 000	240 / 480	710	890	9HX9235-∗∗ / 9HX9435-∗∗	18,0
12 000	240 / 480	965	1 195	9HX12247-∗∗ / 9HX12447-∗∗	22,5
15 000	240 / 480	1 195	1 500	9HX15259-∗∗ / 9HX15459-∗∗	27,5
18 000	240 / 480	1 400	1 725	9HX18268-∗∗ / 9HX18468-∗∗	30,5
★ Стандарт — трёхфазный (3Ф). Для однофазного исполнения — добавить «-1» к модели термозащиты.

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

13

🛠Типовые неисправности нагревателей и методы устранения

Раздел 14 · сервис

Типовые неисправности и методы их устранения

диагностика
ремонт · замена

Симптом	Причины	Устранение
🔥Перегорание предохранителя	Недостаточный номинал предохранителя КЗ в вилке или розетке нагревателя Обрыв / КЗ нагревательного элемента Загрязнение или обугливание розетки	Заменить на предохранитель нужного номинала Починить или заменить вилку / розетку Восстановить соединение или заменить ТЭН Очистить или заменить розетку
❄Нет нагрева	Нарушение или отсутствие питания Перегорел предохранитель Плохой контакт разъёма Обрыв или перегорание ТЭН Неисправность термостата	Восстановить питание Заменить предохранитель Заменить вилку / розетку Перепаять или заменить ТЭН Починить или заменить термостат
🌡Неисправность термостата	Заклинивание керамического штока Деформация биметаллической пластины Усталость или залипание контактов Ослабление крепёжных винтов	Устранить помеху, проверить ход штока Восстановить форму пластины Зачистить или заменить контакты Затянуть винты
⚡Утечка тока / пробой	Незаземлённые провода Загрязнение клеммной коробки Обрыв провода с касанием корпуса Нарушение изоляции ТЭН Проникновение влаги после чистки	Подключить заземление Очистить и высушить коробку Найти обрыв, восстановить Заменить ТЭН Просушить нагреватель

Перед заменой нагревателя — проверьте

Сопротивление изоляции > 500 МОм между спиралью и корпусом
Активное сопротивление R соответствует паспорту (U²/P)
Целостность корпуса, кабеля и гермоввода
Состояние клеммной коробки — отсутствие влаги и окислов
Защита от перегрева и датчик уровня жидкости — исправны

При повторных отказах

Проверьте совместимость материала с раствором
Проверьте поверхностную нагрузку — не превышает ли рекомендации
Убедитесь, что нагрев. часть полностью погружена
Проверьте баланс фаз при трёхфазном питании
Свяжитесь с технической поддержкой ООО "Гальвано-сервис"

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

14

✆Связаться и заказать

Раздел 15 · контакты

К А Т А Л О Г · Н А Г Р Е В А Т Е Л И · 2 0 2 6

Подбор оборудования, расчёт мощности и коммерческое предложение — по одному звонку.

Контакты

📞

Телефон

+7 (992) 165 11 90

✉

E-mail

info@galvano-s.ru

🌐

Сайт

galvano-s.ru

🏢

Реквизиты

ИНН 5488885691

Что мы делаем

Техническая консультация и подбор нагревателя под раствор
Расчёт мощности нагрева под параметры ванны
Поставка нагревателей, теплообменников, анодов и оснастки
Шкафы управления IP54 / 65, ПИД-регуляторы, PT100
Сервис, диагностика, замена ТЭН и термозащиты

Полная номенклатура продукции

Колбовые нагреватели

AISI 304 / 316 / 321 · Ti · 0,4–7 кВт

Трубчатые металлические

Ti / SS · 0,5–14 кВт · любая форма

PTFE (фторопласт)

1,5 Вт/см² · до 105 °C

Кварцевые нагреватели

∅35–50 мм · кислые среды

Теплообменники

PTFE / Ti / AISI 316L · 1–10 м²

Шкафы управления

IP54 / 65 · ПИД-регулятор · PT100

Аноды MMO и сетки

Pt-Ti · Ru-Mo-Ir · IrO₂

Анодные корзины / чехлы

Ti / Zr / PP · 5–20 мкм

ГС

Гальваносервис

Снабжение и обслуживание гальванических цехов

      Каталог нагревателей

      Издание 01 · Май 2026

📞 +7 (992) 165 11 90 🌐 galvano-s.ru ✉ info@galvano-s.ru

15

Нагреватели для гальванических производств

СОДЕРЖАНИЕ

Как пользоваться каталогом и рассчитать мощность нагрева

Обозначения материалов в коде модели

ФОРМУЛА 1 · КОЛИЧЕСТВО ТЕПЛА

Формула 2 · Электрическая мощность

Рекомендуемая поверхностная нагрузка

Стандартные напряжения питания

⚠ Требования безопасности при монтаже

Подбор по электролиту — часть I

Подбор по электролиту — часть II

Где применять каждый материал

P · PTFE — фторопласт

T · Титан TA2 / ВТ1-0

4 / 6 — нержавейка AISI 304 / 316

Стойкость Ti TA2 / ВТ1-0 в агрессивных средах

В неорганических кислотах

В органических растворителях

В органических кислотах

В щелочных растворах

В солевых растворах (хлориды)

Одинарный прямой нагреватель ∅11–50 мм

Технические характеристики

Конструкция

Стандартный одинарный нагреватель · 5,4 Вт/см²

Низкомощный одинарный нагреватель · 2,7 Вт/см² (для вязких сред и осадков)

Трёхтрубный нагреватель — 3 независимых ТЭН

Особенности конструкции

Применение

Стандартный трёхтрубный · 5,4 Вт/см²

Низкомощный трёхтрубный · 2,7 Вт/см² (для PCB-линий и осадков)

Г-образный нагреватель — погружение через край ванны

Особенности Г-образного типа

Одинарный Г-образный · AISI 316 / Титан · 5,4 Вт/см²

Г-образный трёхтрубный · 5,4 Вт/см² · 3Ф стандарт

Кварцевые нагреватели для кислотных растворов

Назначение и материалы

⚠ Условия эксплуатации

Малый кварцевый ∅35 / ∅38 мм · 4,5 Вт/см²

Одинарный кварцевый ∅45 / ∅50 мм · 6,4 Вт/см²

Многотрубные ТЭН AISI для щелочных и нейтральных сред

3-трубный (3-фаза, 3 провода)

6-трубный (3-фаза, 6 проводов)

9-трубный (3-фаза, 9 проводов)

PTFE спиральные — для агрессивных и кислотных сред

Параметры PTFE нагревателей

Одинарный спиральный PTFE · 1,5 Вт/см²

Г-образный спиральный PTFE · 1,5 Вт/см²

Трёхсекционный PTFE нагреватель (3 ТЭН)

Назначение

📌 Общие правила для PTFE

Трёхсекционный PTFE · 3Ф стандарт · 1,5 Вт/см²

Прямые погружные PTFE нагреватели — 3, 6 и 9 трубок

3 трубки PTFE (прямые погружные) · 3Ф стандарт

6 трубок PTFE · 3Ф стандарт

9 трубок PTFE · 3Ф стандарт

Типовые неисправности и методы их устранения

Перед заменой нагревателя — проверьте

При повторных отказах

Подбор оборудования, расчёт мощности и коммерческое предложение — по одному звонку.

Контакты

Что мы делаем

Полная номенклатура продукции

Каталог нагревателей для гальваники и агрессивных сред (PDF скачать бесплатно)
