Трапы обслуживания для гальванических линий

Трапы предназначены для перемещения персонала и обслуживания гальванических ванн. Конструкция состоит из металлического каркаса и съёмного химстойкого решётчатого настила.

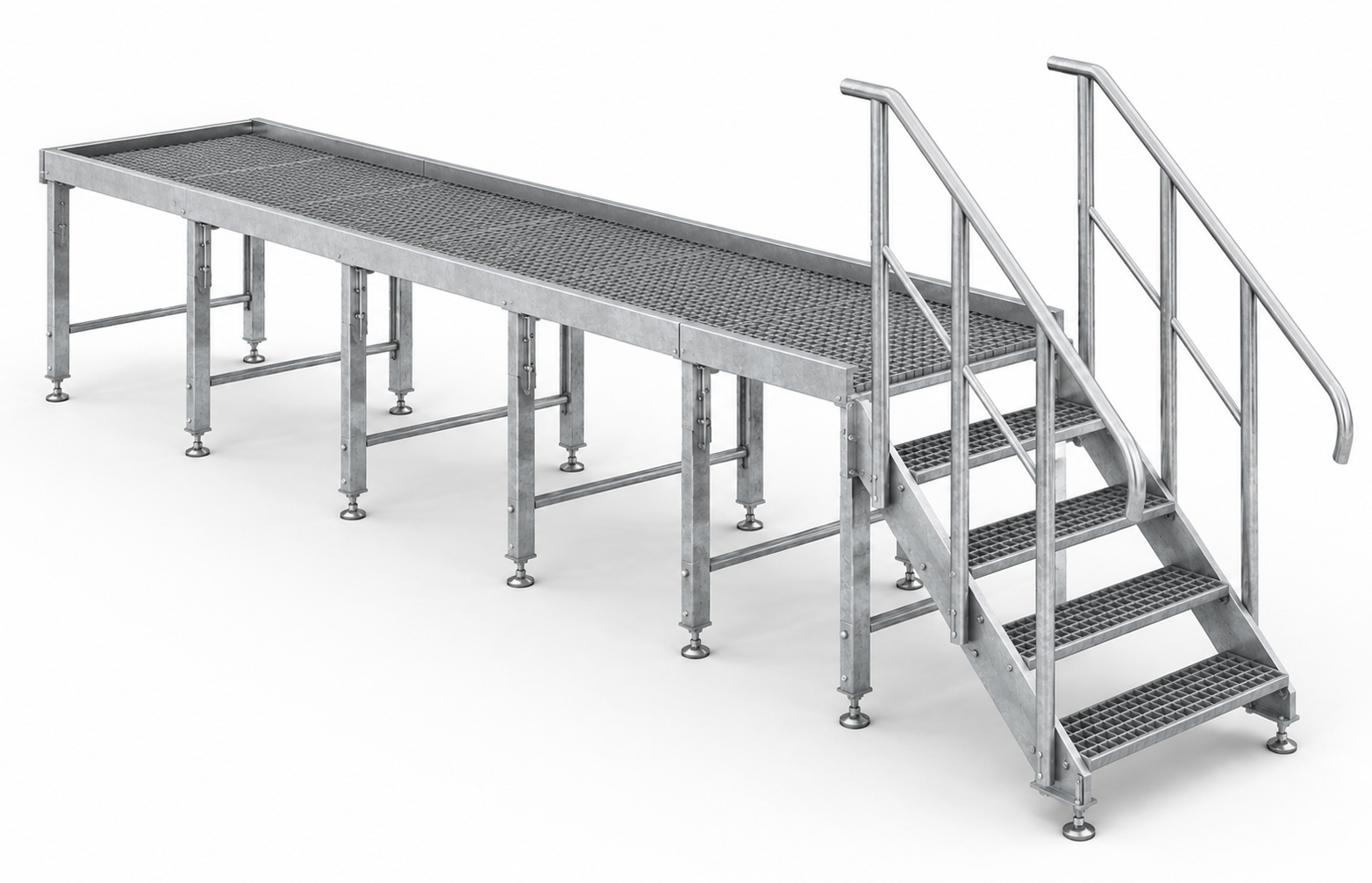

Трап обслуживания гальванической линии с решётчатым настилом, лестницей и поручнями

Конструкция трапа

Основные элементы трапа обслуживания для гальванической линии.

Сварной металлический каркас

Верхняя и нижняя рамы, вертикальные стойки и поперечные усиления.

Химстойкий решётчатый настил

Съёмные панели из стеклопластика на винилэфирной или изофталевой смоле.

Поперечные опоры

Шаг опор определяется расчётной нагрузкой и размером секции.

Болтовое соединение секций

Отдельные модули стыкуются между собой и образуют непрерывный проход вдоль линии.

Химстойкое покрытие каркаса

Тип покрытия определяется составом растворов и условиями эксплуатации.

Дополнительные элементы

Ступени, ограждения, регулируемые опоры и вырезы под коммуникации.

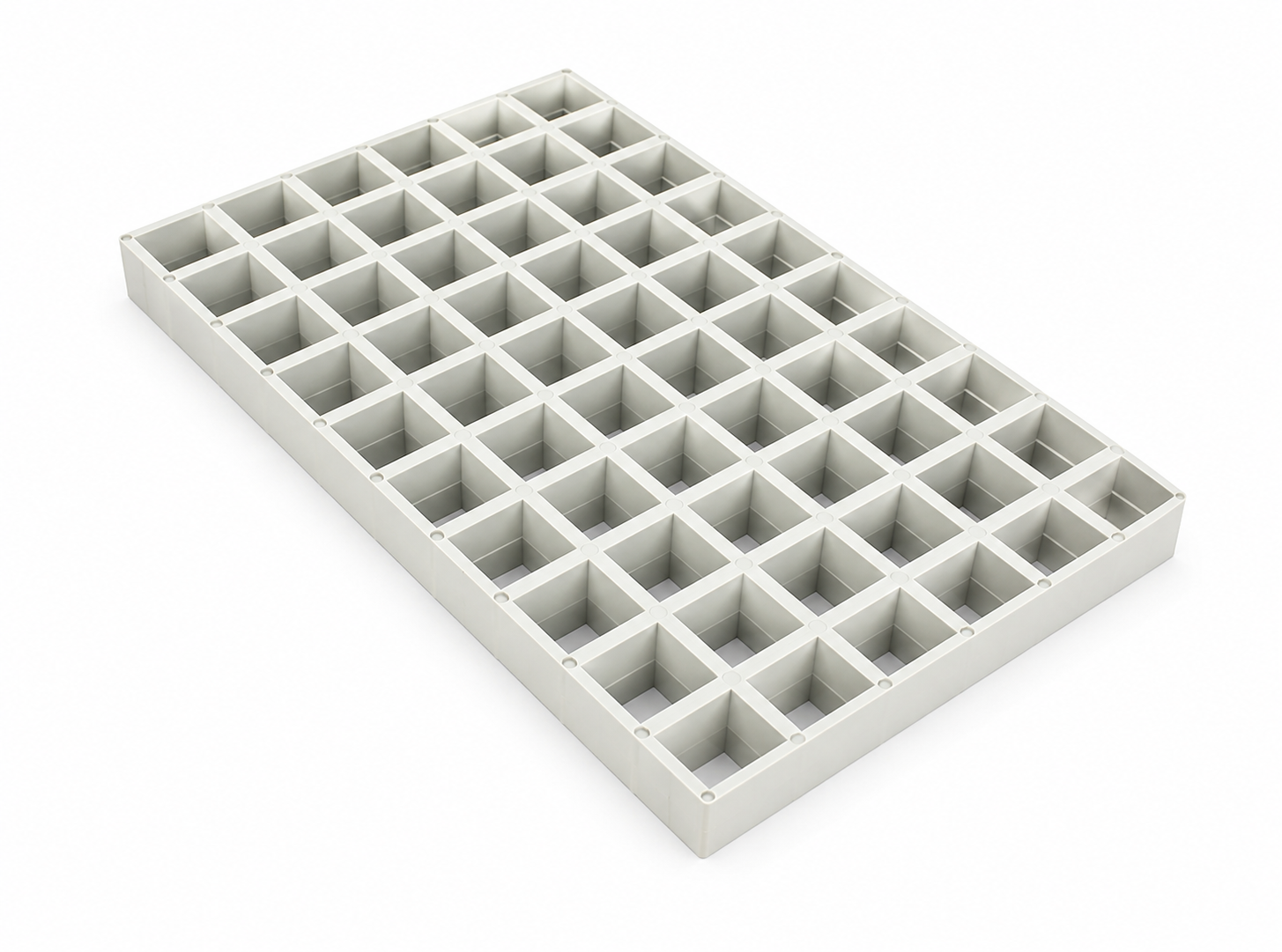

Химстойкий стеклопластиковый решётчатый настил для трапа гальванической линии — Съёмный стеклопластиковый настил устойчив к воздействию кислот и щелочей. Открытая ячеистая структура не задерживает пролитые растворы.

Основные характеристики

Параметры типового исполнения.

Нагрузка от 500 кг

Допустимая нагрузка — не менее 500 кг на секцию трапа.

Ширина 800 мм

Стандартная ширина рабочего прохода либо другой размер по ТЗ.

Высота 200–300 мм

Высоту площадки согласуем с уровнем обслуживания ванн.

Ячейка 38×38 мм

Решётчатая структура пропускает брызги и не задерживает жидкость.

Настил высотой 38 мм

Прочный литой настил с вогнутой нескользящей поверхностью.

Секционное исполнение

Прямая, угловая или П-образная площадка из нескольких секций.

Типовые исполнения

Конфигурация определяется расположением гальванических ванн.

Одиночный трапДля обслуживания отдельной ванны.

Секционная линияНепрерывный проход из нескольких модулей.

Угловой трапПлощадка вдоль двух сторон линии.

П-образная площадкаОбслуживание линии с трёх сторон.

Трап со ступеньюПлощадка со ступенью для подъёма.

По эскизуВырезы и обходы опор и коммуникаций.

Частые вопросы

Какой настил выбрать для гальванического участка?

+

Для зон с концентрированными кислотами и щелочами обычно применяют настил на винилэфирной смоле VE-FR. Для умеренно агрессивных сред может подойти ISO-FR. Окончательный выбор делаем по перечню растворов и температуре.

Можно изготовить трап вокруг действующей линии?

+

Да. Разобьём конструкцию на секции и предусмотрим обход опор ванн, трубопроводов и других коммуникаций.

Настил можно снимать для уборки?

+

Да. Решётки укладываются отдельными панелями, фиксируются от смещения и остаются съёмными для обслуживания пространства под трапом.
